Maschinenfuß - Gelenkfuß KF 100
VARIANTEN
- Fußplatte: Kunststoff PA Polyamid, glasfaserverstärkt, schwarz
- Gewindespindel: Stahl verzinkt
Glasfaserverstärkte Polyamide weisen eine deutlich höhere Wärmeformbeständigkeit als unverstärkte Typen auf.
Die Verzinkung der Gewindespindel bietet einen hohen Korrosionsschutz.
Dieser Maschinenfuß bzw. Gelenkfuß ist auch in Edelstahl lieferbar.
Die Maschinenfüße bzw. Gelenkfüße mit Kunststoffteller werden in der Regel in sanitärem Umfeld oder in Bereichen eingesetzt, in welchen Hygiene eine große Rolle spielt.
Der wartungsfreie Maschinenfuß KF100 ist stufenlos über das Gewinde höhenverstellbar (je nach Spindellänge) und bis zu einem gewissen Grad neigbar, was die präzise Montage und Ausrichtung vereinfacht.
Der über die kugelgelagerte Spindel einstellbare Neigungswinkel von ca. 7,5° in jede Richtung garantiert eine stabile und genaue Ausrichtung der Maschine.
Der wartungsfreie Maschinenfuß KF100 ist stufenlos über das Gewinde höhenverstellbar (je nach Spindellänge) und bis zu einem gewissen Grad neigbar, was die präzise Montage und Ausrichtung vereinfacht.
Der über die kugelgelagerte Spindel einstellbare Neigungswinkel von ca. 7,5° in jede Richtung garantiert eine stabile und genaue Ausrichtung der Maschine.
- stufenlose Höhenverstellung bei höchster Stabilität und geringem Kraftaufwand
- Ausgleich von Bodenunebenheiten ohne aufwendige Betonfundamente einrichten zu müssen
- Große Sechskant-Schlüsselflächen für die leichte Höhenverstellung
- Verschraubte Verbindung zwischen Teller und Spindel
Lieferbare Größen Maschinenfuß KF100:
- KF100M8x50
- KF100M8x80
- KF100M8x100
- KF100M8x120
- KF100M8x150
- KF100M8x180
- KF100M8x200
- KF100M8x250
- KF100M8x300
- KF100M10x50
- KF100M10x80
- KF100M10x100
- KF100M10x120
- KF100M10x150
- KF100M10x180
- KF100M10x200
- KF100M10x250
- KF100M10x300
- KF100M12x50
- KF100M12x80
- KF100M12x100
- KF100M12x120
- KF100M12x150
- KF100M12x180
- KF100M12x200
- KF100M12x250
- KF100M12x300
- KF100M14x50
- KF100M14x80
- KF100M14x100
- KF100M14x120
- KF100M14x150
- KF100M14x180
- KF100M14x200
- KF100M14x250
- KF100M14x300
- KF100M16x50
- KF100M16x80
- KF100M16x100
- KF100M16x120
- KF100M16x150
- KF100M16x180
- KF100M16x200
- KF100M16x250
- KF100M16x300
- KF100M20x50
- KF100M20x80
- KF100M20x100
- KF100M20x120
- KF100M20x150
- KF100M20x180
- KF100M20x200
- KF100M20x250
- KF100M20x300
- KF100M24x50
- KF100M24x80
- KF100M24x100
- KF100M24x120
- KF100M24x150
- KF100M24x180
- KF100M24x200
- KF100M24x250
- KF100M24x300
- KF100M30x50
- KF100M30x80
- KF100M30x100
- KF100M30x120
- KF100M30x150
- KF100M30x180
- KF100M30x200
- KF100M30x250
- KF100M30x300
- KF100M24x1,5x50
- KF100M24x1,5x80
- KF100M24x1,5x100
- KF100M24x1,5x120
- KF100M24x1,5x150
- KF100M24x1,5x180
- KF100M24x1,5x200
- KF100M24x1,5x250
- KF100M24x1,5x300
- KF100M30x1,5x50
- KF100M30x1,5x80
- KF100M30x1,5x100
- KF100M30x1,5x120
- KF100M30x1,5x150
- KF100M30x1,5x180
- KF100M30x1,5x200
- KF100M30x1,5x250
- KF100M30x1,5x300

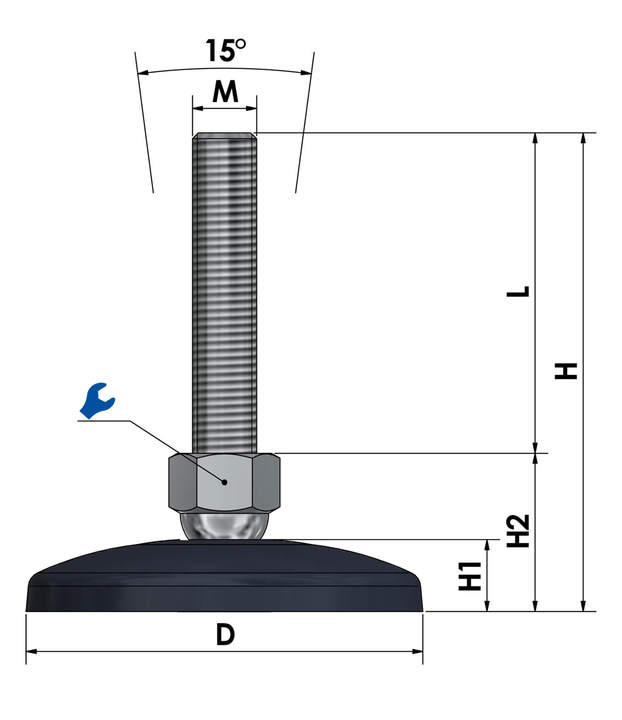

Technische Details
| Ø D | 99 mm |
| H1 | 18 mm |
| H2 | 35 mm |
| H | 85 mm |
|
17 mm |
|
1.200 kg |
Hinweis: Der max. statische Belastungswert bezieht sich auf die Fußplatte. Bei Fragen zur Belastung der Fußplatten bzw. Spindeln können Sie gerne unseren technischen Support kontaktieren.
CAD Daten Download
Für den CAD-Download geben Sie bitte Ihre E-Mail-Adresse ein.
Anwendungsbereiche
- Lebensmittelindustrie
- Getränkeproduktion
- Chemische Industrie
- Pharma- und Kosmetikindustrie
1200 kg
Ø
49 mm
480 kg
Ø
65 mm
1200 kg
Ø
99 mm
