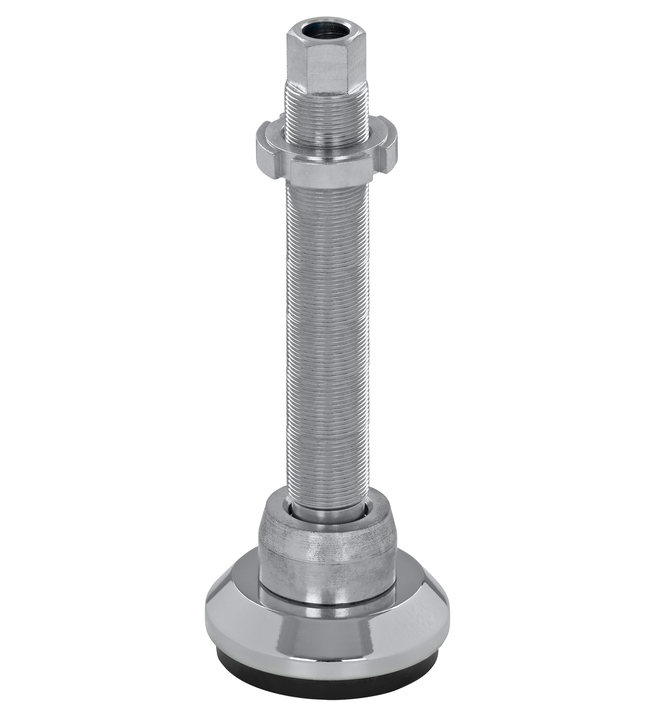

Nivellierfuß - Stellfuß JCMHD 80C-S12-HSD180 mit Dämpfung
- Fußplatte: Gussteller verchromt
- Hohlschraube: Stahl 37-2 galvanisch verzinkt
- Dämpfungsplatte: Elastomer 85° Shore A, Dicke 12 mm
- Nutmutter: Stahl verzinkt
Die Verzinkung der Hohlschraube bietet ebenfalls einen hohen Korrosionsschutz.
Der synthetische Spezialkautschuk der Elastomer-Dämpfungsplatte ist für hohe Anforderungen an die Quellfestigkeit gegenüber Treibstoff, Öl, Fett und alphatischen Lösungsmitteln bei höheren Temperaturen geeignet.
Dieser Nivellierfuß bzw. Stellfuß ist in verschiedenen Fuß-Durchmessern und Spindelhöhen lieferbar
Unsere soliden Nivellierfüße bzw. Stellfüße mit verchromtem Gussteller finden Ihren Einsatz bei hohen dynamischen Beanspruchungen und bei der Dämmung von Schwingungen und Körperschall.
Unsere hochwertig und präzise gefertigten Nivellierfüße bieten den Vorteil, Schwingungen zu mindern und durch die einvulkanisierte Dämpfungsplatte eine Lärmminderung bei Erschütterungen herbeizuführen. Zudem werden die Maschinen geschont, wodurch deren Langlebigkeit erhöht wird.
Der wartungsfreie Nivellierfuß JCMHD 80C-S12-HSD180 ist stufenlos über das Feingewinde höhenverstellbar und bis zu einem gewissen Grad neigbar, was die präzise Montage und Ausrichtung vereinfacht.
Der über die kugelgelagerte Hohlschraube einstellbare Neigungswinkel von ca. 7,5° in jede Richtung garantiert eine stabile und genaue Ausrichtung der Maschine.
Unsere hochwertig und präzise gefertigten Nivellierfüße bieten den Vorteil, Schwingungen zu mindern und durch die einvulkanisierte Dämpfungsplatte eine Lärmminderung bei Erschütterungen herbeizuführen. Zudem werden die Maschinen geschont, wodurch deren Langlebigkeit erhöht wird.
Der wartungsfreie Nivellierfuß JCMHD 80C-S12-HSD180 ist stufenlos über das Feingewinde höhenverstellbar und bis zu einem gewissen Grad neigbar, was die präzise Montage und Ausrichtung vereinfacht.
Der über die kugelgelagerte Hohlschraube einstellbare Neigungswinkel von ca. 7,5° in jede Richtung garantiert eine stabile und genaue Ausrichtung der Maschine.
- Schwingungsdämpfung bei höchster Standfestigkeit
- großer Verstellbereich
- exakte, stufenlose Nivellierung über Feingewinde
- Ausgleich von Bodenunebenheiten ohne aufwendige Betonfundamente einrichten zu müssen
- für freistehende oder anschraubbare Maschinenmontage
- kostengünstige Aufstellungsart
Technische Details
| Ø D | 88 mm |
| D1 | 17 mm |
| H1 | 25 mm |
| H2 | 50 mm |
| H3 | 55 mm |
| H | 211 mm |
| L | 140 mm |
|
24 mm |
|
500 kg |
Hinweis: Der max. statische Belastungswert bezieht sich auf die Fußplatte. Bei Fragen zur Belastung der Fußplatten bzw. Spindeln können Sie gerne unseren technischen Support kontaktieren.
CAD Daten Download
Für den CAD-Download geben Sie bitte Ihre E-Mail-Adresse ein.
Anwendungsbereiche
- Bearbeitungszentren
- Transferanlagen
- Industrieroboter
- Sondermaschinen
- Anlagenbau
